柴油锤桩架系列
针对砼预制桩的施工工法,我们开发了系列的机电液一体化的全新柴油锤桩架,该桩架可配装筒式、导杆式柴油锤,根据不同的打桩要求,分别适用于4T、6T、8T、10T等不同型号要求的导杆式及筒式柴油锤。 > 坤宇机械科技推出的新型柴油锤桩架的主要特点

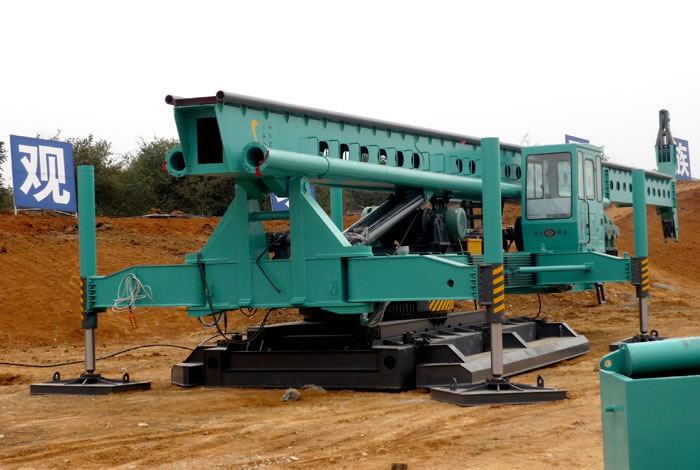

一、坚固而稳健的液压步履式行走底盘
底盘采用液压步履式行走方式,同时开发设计了双轨八轮行走机构,轨道刚性好不易变形,钢轮不易脱轨,使底盘更加稳健可靠,给桩机创造了一个稳定的基础。

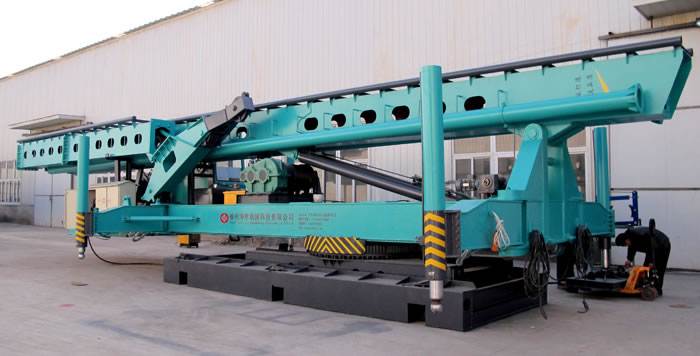

二、主架采用折叠式结构
桩机主架采用折叠式,使臂架的收放更加便捷、高效,避免上节滑道的二次安装,同时,上下两节间采用了法兰式刚性联接,使得臂架在使用过程中更加稳定,使桩机在施工中不再出现臂架晃动的现象。
三、折叠式顶部滑轮架
顶部滑轮架采用双重折叠方式,既能满足打桩的需要,又能满足转场运输时不超过运输高度限界,节省运输费用。

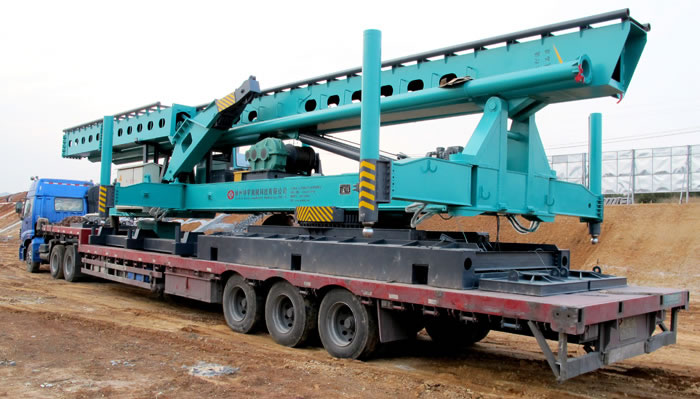

四、支腿油缸满足一次性装车
支腿油采用加长行程的结构,可实现一次性起降装卸车,提高了自装自御的安全性。

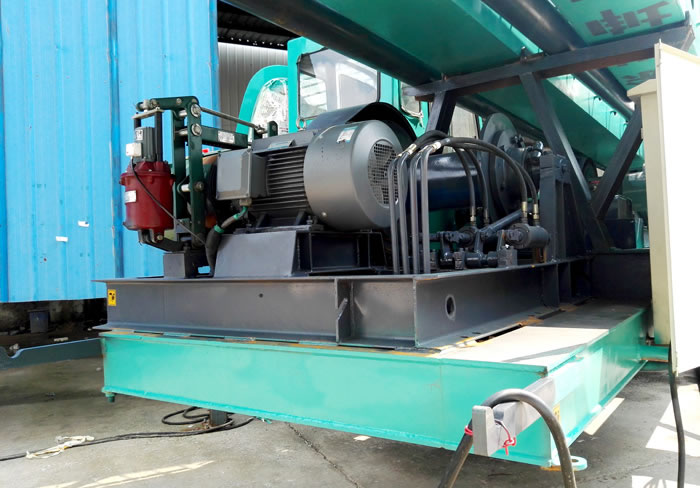

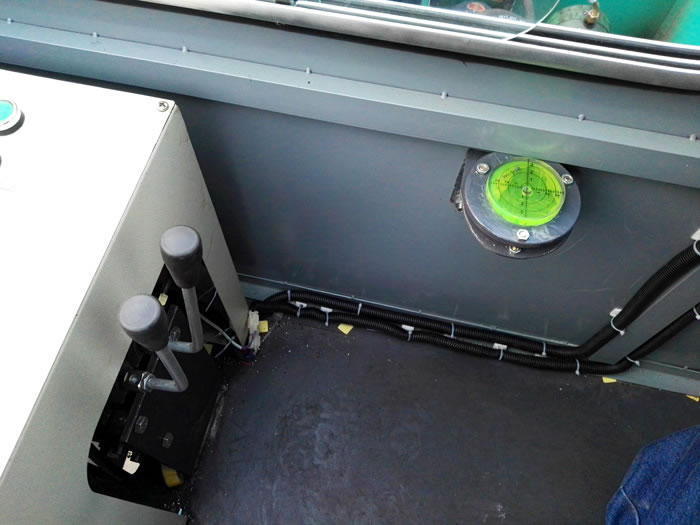

五、机、液结合,卷扬机的操作更加人性化
采用机械与液压相结合的新型操纵方式,不仅使操作变得轻松,同时使得离合与制动更加可靠。因甩掉了传统的机械式操作拉杆装置,使得操纵室也变得更加人性化、舒适化、美观化。
六、回转驱动强劲稳定
回转机构采用高速柱塞式液压马达与大速比行星式减速机机构,使桩机上部回转更加平稳可靠强劲有力。
七、液压系统科学合理
采用开式回路,独立的液压油箱,整机采用钢管与胶管配合布局,使得液压系统更加可靠耐用,外观更加整齐条理,系统更易于维护与保养。

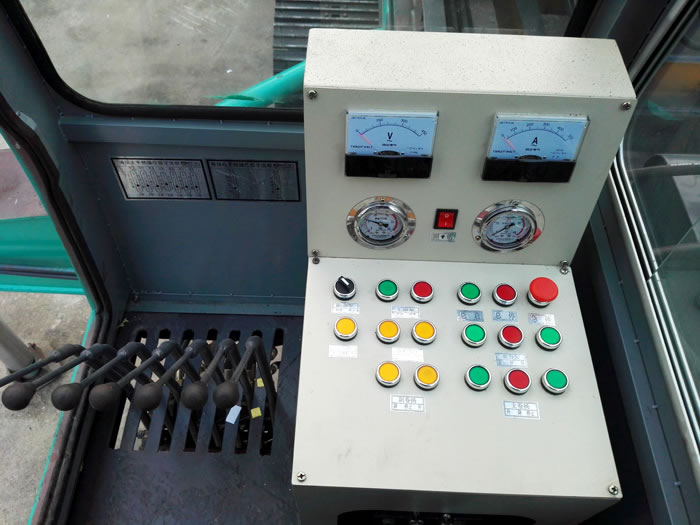

八、安全可靠的电控系统
电气控制系统采用国产名牌产品的电气元件,并以优质的做工,确保电路安全可靠。同时实现操作室内部控制与室外有线遥控的双地控制方式。
主要型号及技术参数
KYZJ4T-12型
型 号 |
KYZJ-12 |
主卷扬 |
单绳拉力 |
5T |
||
单绳速度 |
17m/min |
|||||
副卷扬 |
单绳拉力 |
3T |
地面允许***坡度(°) |
≤2 |
||
牵引速度 |
25m/min |
***柴油锤型号 |
4T |
|||
***提桩长度 |
12 m |
外形尺寸 |
工作状态(长宽高) |
12.9×4.4×20.4m |
||
沉 桩 最 大 深 度 |
12 m |
运输状态(长宽高) |
2.5×3.06×12.9 m |
|||
移位方式 |
液压步履式 |
拖行状态(长宽高) |
14.1×2.51×3.1m |
|||
步 履 长 度 |
1.5 m |
整机重量 |
30 T |
KYZJ6T-15型
型 号 |
KYZJ6T-15 |
主卷扬 |
单绳拉力 |
5T |
||
牵引速度 |
24.6m/min |
|||||
容绳量 |
210米 |
|||||
副卷扬 |
单绳拉力 |
5T |
地面允许***坡度(°) |
≤2 |
||
牵引速度 |
17.5m/min |
|||||
配用柴油锤型号 |
≤DD63 |
|||||
容绳量 |
100米 |
|||||
柴油锤类型 |
筒式锤 |
|||||
***单桩长度 |
13 m |
外形尺寸 |
工作状态(长×宽×高) |
14.3×4.7×27.6m |
||
***沉管直径 |
500 mm |
运输状态(长×宽×高) |
13.5×2.5×3.2 m |
|||
移位方式 |
液压步履式 |
步 履 长 度 |
1.5 m |
|||
整机重量 |
37 T |
KYZJ8T-15型
型 号 |
KYZJ8T-15D |
主卷扬 |
单绳拉力 |
8T |
||
牵引速度 |
24.6m/min |
|||||
容绳量 |
210米 |
|||||
副卷扬 |
单绳拉力 |
5T |
地面允许***坡度(°) |
≤2 |
||
牵引速度 |
17.5m/min |
|||||
***柴油锤型号 |
DD80 |
|||||
容绳量 |
100米 |
|||||
柴油锤类型 |
导杆式 |
|||||
***单桩长度 |
15 m |
外形尺寸 |
工作状态(长×宽×高) |
14.3×4.7×27.6m |
||
***沉管直径 |
500 mm |
运输状态(长×宽×高) |
15.5×2.5×3.2 m |
|||
步 履 长 度 |
1.5 m |
|||||
移位方式 |
液压步履式 |
整机重量 |
43 T |
KYZJ10T-15型
型 号 |
KYZJ10T-115 |
主卷扬 |
单绳拉力(KN) |
80000 |
||
单绳速度 |
24.6m/min |
|||||
副卷扬 |
单绳拉力(KN) |
50000 |
***柴油锤型号 |
DD10.3 |
||
牵 引 速 度 |
17.5m/min |
|||||
最 大 提 桩 长 度 |
15 m |
外形尺寸 |
工作状态(长宽高) |
13.9×6.3×27.8m |
||
地面允许***坡度(°) |
≤2 |
|||||
运输状态(长宽高) |
16.2×2.4×3.2m |
|||||
移 位 方 式 |
液压步履式 |
|||||
步 履 长 度 |
1.5 m |
整机重量 |
47 T |
