履带式柴油锤桩架系列


  履带式柴油锤桩架系列

近年来,随着桩机市场的不断发展,对桩机的要求也是日新月异。为了满足现场对桩机的快速短程转场要求,我公司开发了新型液压马达驱动式履带底盘桩机。该桩机在步履式桩机的基础上改进发展而来,在继承以下特点的基础上又增加了新的功能特点:
  一、主架采用折叠式结构

桩机主架采用折叠式,使臂架的收放更加便捷、高效,避免上节滑道的二次安装,同时,上下两节间采用了法兰式刚性联接,使得臂架在使用过程中更加稳定,使桩机在施工中不再出现臂架晃动的现象。
  二、折叠式顶部滑轮架

顶部滑轮架采用双重折叠方式,既能满足打桩的需要,又能满足转场运输时不超过运输高度限界,节省运输费用。
  三、支腿油缸满足一次性装车

支腿油采用加长行程的结构,可实现一次性起降装卸车,提高了自装自御的安全性。

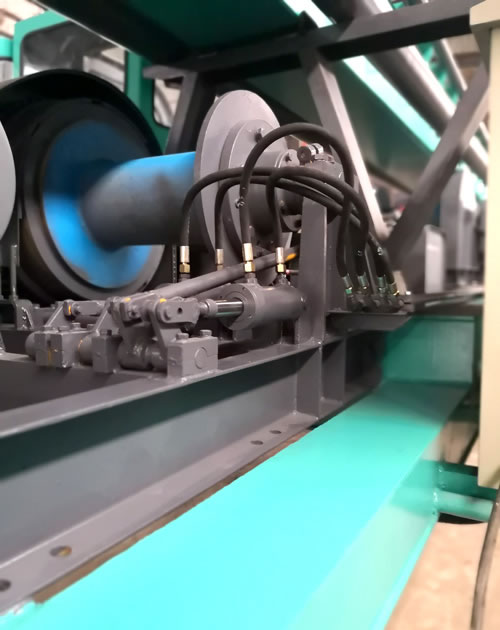

  四、机、液结合,卷扬机的操作更加人性化

采用机械与液压相结合的新型操纵方式,不仅使操作变得轻松,同时使得离合与制动更加可靠。因甩掉了传统的机械式操作拉杆装置,使得操纵室也变得更加人性化、舒适化、美观化。
  五、回转驱动强劲稳定

回转机构采用高速柱塞式液压马达与大速比行星式减速机机构,使桩机上部回转更加平稳可靠强劲有力。

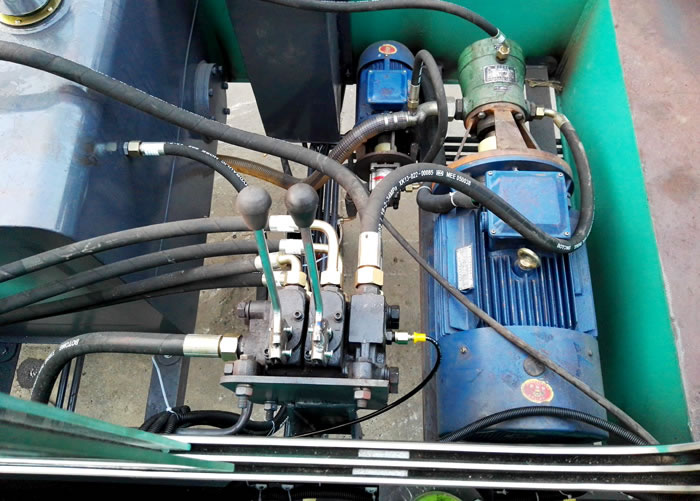

  六、液压系统科学合理

采用开式回路,独立的液压油箱,整机采用钢管与胶管配合布局,使得液压系统更加可靠耐用,外观更加整齐条理,系统更易于维护与保养。

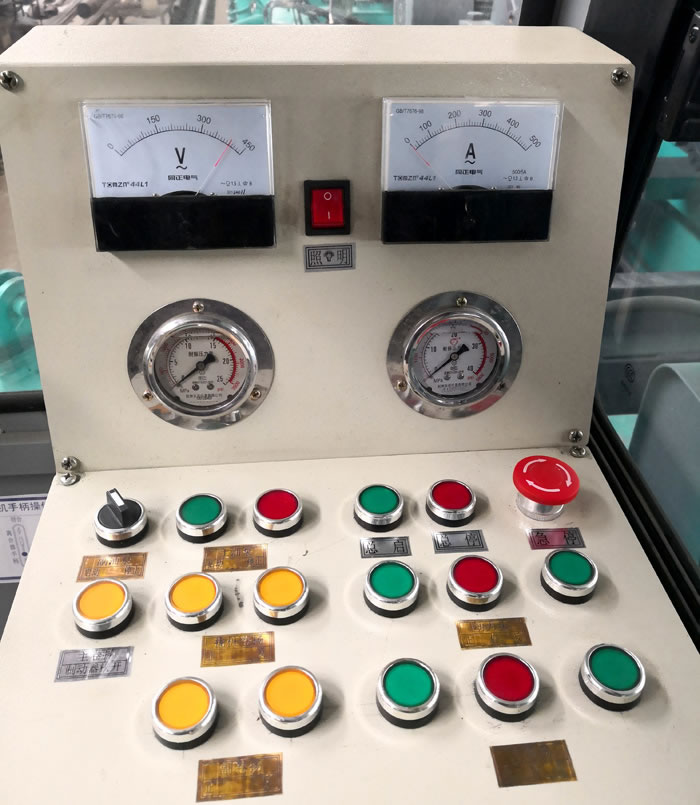

  七、安全可靠的电控系统

电气控制系统采用国产名牌产品的电气元件,并以优质的做工,确保电路安全可靠。同时实现操作室内部控制与室外有线遥控的双地控制方式。

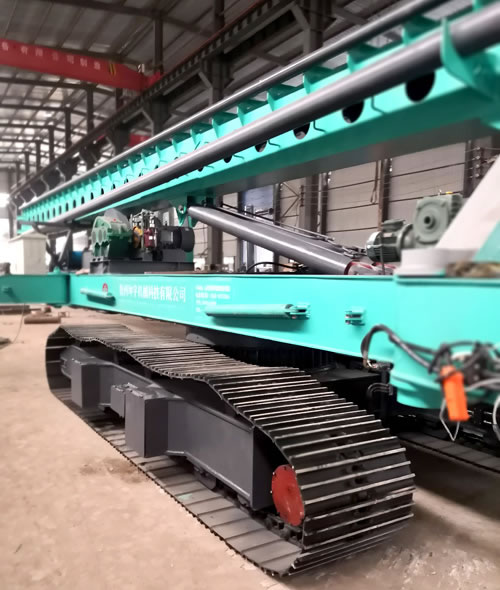

  履带底盘的主要特点有:

1、采用液压马达及行得减速机作为驱动单元,可实现无级变速与平稳驱动等功能,起步平稳,避免了电机驱动履带底盘的冲击与速度的不可调性。
  2、履带梁采用液压扩展结构,可实现底盘总体宽度的伸缩变化,该功能主要满足转场运输时的不超宽,以及施工时的底盘稳定性。
     3、回转支承采用内齿形式,与液压马达及行星减速机共同实现360度无限制回转。

  主要型号及技术参数

  KYZJ6T-15L型

型    号

KYZJ6T-15

主卷扬

单绳拉力

5T

单绳速度

25m/min

副卷扬

单绳拉力

5T

地面允许***坡度(°)

≤2

牵引速度

17m/min

***柴油锤型号

DD63

***提桩长度

15   m

外形尺寸

工作状态(长宽高)

15×5.8×25.1m

***沉管直径

500   mm

运输状态(长宽高)

16.4×3.0×3.36 m

移位方式

液压驱动履带式

拖行状态(长宽高)

14.1×2.51×3.1m

行   走   速   度

500     米/小时

整机重量

37  T

  KYZJ8T-15L型

型    号

KYZJ8T-15L

主卷扬

单绳拉力

8T

牵引速度

25m/min

容绳量

210米

副卷扬

单绳拉力

5T

地面允许***坡度(°)

≤2

牵引速度

17m/min

配用柴油锤型号

≤DD83

容绳量

100米

柴油锤类型

导杆或筒式锤

***单桩长度

15  m

外形尺寸

工作状态(长×宽×高)

15×5.8×25.9m

***沉管直径

600   mm

运输状态(长×宽×高)

16.4×3.2×3.36m

移位方式

液压驱动履带式

行走速度

500  米/小时

整机重量

41    T

  KYZJ10T-15型


型    号

KYZJ10T-15L

主卷扬

单绳拉力

10T

牵引速度

25m/min

容绳量

210米

副卷扬

单绳拉力

7T

地面允许***坡度(°)

≤2

牵引速度

17m/min

***柴油锤型号

DD10.3

容绳量

100米

柴油锤类型

导杆式或筒式

***单桩长度

15  m

外形尺寸

工作状态(长×宽×高)

15×5.8×25.9m

***沉管直径

800   mm

运输状态(长×宽×高)

16.4×3.2×3.36m

行走速度

500  米/小时

移位方式

液压驱动履带式

整机重量

43     T

  KYZJ12T-15L型

型         号

KYZJ12T-15L

主卷扬

单绳拉力

10T

单绳速度

25m/min

副卷扬

单绳拉力

8T

***柴油锤型号

DD12.3

牵 引 速 度

17.5m/min

最  大  提  桩  长  度

15  m

外形尺寸

工作状态(长宽高)

15×5.8×25.9m

地面允许***坡度(°)

≤2

运输状态(长宽高)

15×5.8×25.9m

移   位   方   式

液压驱动履带式

步   履   长   度

1.5  m

整机重量

46  T
