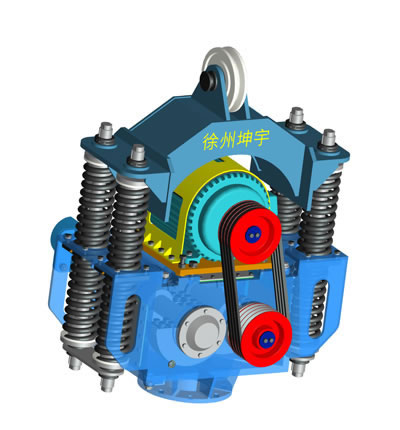

| DZ20A弹簧振动锤 |
| |
|
DZ系列弹簧振动打桩锤是引用日本先进技术，根据我国国情而设计的新型振动锤。
我公司改进设计的系列弹簧振动打桩锤是在原有弹簧振动打桩锤的基础上经多次优化设计，改进完善了其减振、激振部分的结构及性能，并能过增大偏心力矩的方法提高其激振力，从而扩大了其使用范围：它主要适用于沿海及软土层地区10～15米塑胶排水板的打设；也可用于打设20～25米混凝土灌注桩过程中钢筋笼的沉设。其具有结构简单，操作、维护方便，性能稳定可靠；且节能、高效、无污染，经济效益显著，可谓软土和砂基液化地区理想的软地基加固机械配套装置。
主要型号及技术参数：
1、DZ10型
| 型 号 |
DZ10 |
空 载 振 幅 |
5 mm |
| 产品名称 |
弹簧振动锤 |
许用拔桩力 |
50 kN |
| 电机型号 |
Y160M-4 |
电 源
要 求 |
K V A |
50 |
| 电机功率 |
11 kw |
距离 |
<100 m |
| 偏心轴转速 |
1150 r/min |
外 形 尺 寸 |
1050×680×1330mm |
| 最大激振力 |
76 kN |
自 重 |
830 kg |
2、DZ20型
| 型 号 |
DZ20 |
空 载 振 幅 |
7.5 mm |
| 产品名称 |
弹簧振动锤 |
许用拔桩力 |
100 kN |
| 电机型号 |
Y200L2-6 |
电 源
要 求 |
K V A |
75 |
| 电机功率 |
22 kw |
距离 |
<100 m |
| 偏心轴转速 |
970 r/min |
外 形 尺 寸 |
1430×1010×1500mm |
| 最大激振力 |
140 kN |
自 重 |
2200 kg |
3、DZ30型
| 型 号 |
DZ30 |
空 载 振 幅 |
10 mm |
| 产品名称 |
弹簧振动锤 |
许用拔桩力 |
100 kN |
| 电机型号 |
Y225M-6 |
电 源 要 求 |
K V A |
100 |
| 电机功率 |
30 kw |
距离 |
<100 m |
| 偏心轴转速 |
980 r/min |
外 形 尺 寸 |
1725×1035×1470mm |
| 最大激振力 |
185 kN |
自 重 |
2200 kg |
4、DZ60型
| 型 号 |
DZ60 |
空 载 振 幅 |
10.1 mm |
| 产品名称 |
振动锤 |
许用拔桩力 |
160 kN |
| 电机型号 |
Y280M-6 |
电 源
要 求 |
K V A |
200 |
| 距离 |
<100 m |
| 电机功率 |
55 kw |
偏心力矩 |
300 N·m |
| 偏心轴转速 |
985 r/min |
外 形 尺 寸 |
1650×1300×2240 mm |
| 最大激振力 |
290 kN |
自 重 |
4080 kg |
5、DZ60KS中孔型
| 型 号 |
DZ60KS |
空 载 振 幅 |
10 mm |
| 产品名称 |
振动锤 |
许用拔桩力 |
200 kN |
| 电机型号 |
Y200L-4 |
电 源
要 求 |
K V A |
100 |
| 距离 |
<100 m |
| 电机功率 |
30X2 kw |
偏心力矩 |
310 N·m |
| 偏心轴转速 |
1000 r/min |
外 形 尺 寸 |
1980×1270×1840 mm |
| 最大激振力 |
350 kN |
自 重 |
4360 kg | |
| |
|
 |
|
|
|
