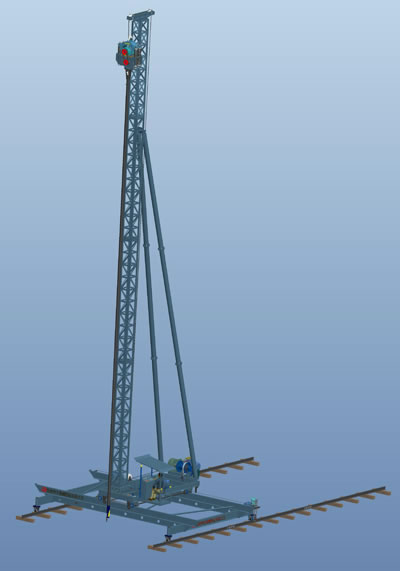

钢轨式系列插板机




DJG30钢轨式插板机主要技术参数:

型号

DJG30系列

振动锺电机功率

22kw/30kw

打设深度

20-25m

地面允许最大坡度

大车行走速度

13.12m/min

工作状态尺寸

26.7×10×6m

小车行走速度

10.5/min

电源要求

75KVA

主架高度

24-29m

距离

<100m

桩锺形式

偏心振子式

提升速度

V1:21.5m/min

卷扬机功率

30kw

V2:14.3m/min

钢丝绳直径

Φ19.5mm

提拔力

F1:8.4T

卷筒容绳量

150m

F2:12.6T

插管直径

Φ133mm

自重

14.5T

DJL30-20A履带式式插板机主要技术参数:

型号

DJL30-20A系列

振动锺电机功率

22kw/30kw

打设深度

20m

地面允许最大坡度

行走速度

12m/min

工作状态尺寸

5.6×5.2×25.7m

主架高度

24.5m

电源要求

75KVA

桩锺形式

偏心振子式

距离

<100m

卷扬机功率

30kw

提升速度

V1:21.5m/min

V2:14.3m/min

钢丝绳直径

Φ19.5mm

提拔力

F1:8.4T

F2:12.6T

卷筒容绳量

150m

自重

15.5T

插管直径

Φ133mm

DJB30-20B液压步履插板机主要技术参数:

 型号

 DJB30-20B

 打设深度(m)

 20

 小车行走速度(m/min)

 10

 纵向步履移动的最大步幅(m/次)

 1

 横向步履移动的最大步幅(m/次)

 1.3

 原地转向的最大转角(度)

 10

 最大拔钻力(KN)

 90

 卷扬机单绳拉力(KN)

 30

 内外步履接地比压(KN/?)

 16

 适配电源(KVA)

 75

 整机质量(T)

 22

  其中液压步履插板机是在钢轨式插板机、履带式插板机及同类产品的基本上研制开发的新一代产品,具有结构简单、维护方便、性能稳定、移位灵活等优点。

  该设备广泛适用于各种软地层、中硬地层以及潮前带施工作业、工作效率高,克服了传统插板机不能在浅水作业和人工搬运钢轨劳动强度大效率低作业的特点。具备插塑料排水板和袋装砂井桩的双重功效,是新一代插板机的发展方向。
