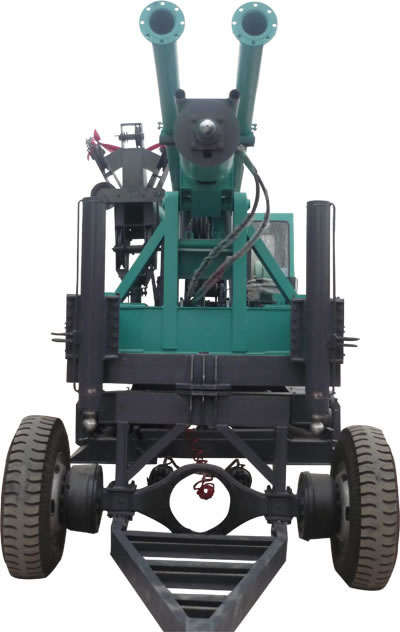

我公司研发生产的全新小型液压步履式柴油锤沉管桩架是应建设新农村的市场需求,并经过实地考察,针对农村低层楼房的基础施工要求开发的新型沉管桩打桩机,具有很高的的性价比,倍受广大用户的欢迎。
本桩架性能稳定可靠,使用维护方便,可自装、自卸和步履移动转场。运输时上节主架可折放,省时、高效、经济,实为用户****的选择。其
主要特点有:
1、底盘采用双船式步履行走机构,双轨八轮,接地比压小,行走平稳可靠。
2、上下两节主架之间的采用折叠式的铰接结构:
由于上、下节主架的对折结构,可以缩短装车时的总长度。工作时可将上节主架轻轻拉开,旋转180°,然后用螺栓将对接法兰联接紧固,就完成了上下节的对接。
优点:装拆快捷、高效,滑道不用二次安装即可进入工作状态。
3、顶部滑轮架采用折叠铰接式结构
顶部主滑轮架与主架间采用铰接结构,以实现整机运输时不超过运输限界。
4、卷扬机采用双筒传动形式,配有液压助力制动及离合,可实现提锤与拔管的同时及分别动作。
主要技术参数
型 号 |
KYZJ2.5T-6CG |
主卷扬 |
单绳拉力 |
5T |
牵引速度 |
22m/min |
容绳量 |
210米 |
副卷扬 |
单绳拉力 |
5T |
地面允许最大坡度(°) |
≤2 |
牵引速度 |
22m/min |
最大柴油锤型号 |
DD25 |
容绳量 |
100米 |
柴油锤类型 |
导杆式 |
最大沉管长度 |
6 m |
外形尺寸 |
工作状态(长×宽×高) |
14.3×4.7×27.6m |
最大沉管桩径 |
φ400 m m |
运输状态(长×宽×高) |
15.5×2.5×3.2 m |
步 履 长 度 |
1.5m |
移位方式 |
液压步履式 |
整机重量 |
19T | |
