| 多功能振动沉管桩机 |
| |
|

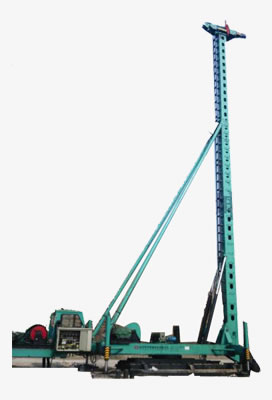

新农村专用小型沉管灌注桩机
我公司研发生产的全新小型液压步履式柴油锤沉管桩架是应建设新农村的市场需求而开发设计的，本桩架性能稳定可靠，使用维护方便，可自装、自卸和步履移动转场。运输时上节主架可折放，省时、高效、经济，实为用户最佳的选择。其主要特点有：
- 底盘采用双船式步履行走机构，双轨八轮，接地比压小，行走平稳可靠。
- 上下两节主架之间的采用折叠式的铰接结构，装拆快捷、高效。
- 顶部滑轮架采用折叠铰接式结构，以实现整机运输时不超过运输限界。
- 卷扬机采用双筒传动形式，配有液压助力制动及离合，可实现提锤与拔管的同时及分别动作。
主要技术参数
|
型 号 |
KYZJ2.5T-6CG |
主卷扬 |
单绳拉力 |
5T |
|
牵引速度 |
22m/min |
|
容绳量 |
210米 |
|
副卷扬 |
单绳拉力 |
5T |
地面允许最大坡度（°） |
≤2 |
|
牵引速度 |
22m/min |
|
最大柴油锤型号 |
DD25 |
|
容绳量 |
100米 |
|
柴油锤类型 |
导杆式 |
|
最大沉管长度 |
6 m |
外形尺寸 |
工作状态(长×宽×高) |
14.3×4.7×27.6m |
|
最 大 沉管桩径 |
φ400 m m |
运输状态（长×宽×高） |
15.5×2.5×3.2 m |
|
步 履 长 度 |
1.5 m |
|
移位方式 |
液压步履式 |
整机重量 |
19 T | |
| |
|
 |
|
|
|
